革命性的便携式X射线设备解决方案，彻底提高线分辨率！
爆炸物、军火处置（EOD） 海关、警用安检 反间谍侦查 无损检测
◆ 电池供电的直流X射线发生器
◆ 笔记本电脑控制调节kV & mA输出
◆ 更高的穿透力便于更深入地研究  Flatscan27

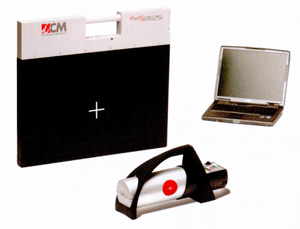

Flatscan27是一套非常有创意的平板型电池供电便携式X射线数字化照相系统。他的设计意图为获得高速高清晰度的要求而订制。Flatscan27包含了一个坚固的扫描探测器，一台笔记本电脑，一台CP120或CP160直流便携式X射线发生器，可以进行实时图像处理，Flatscan27的这些配置可以灵活迅速地运用于以下领域：
◆ 在公共场所发现的可疑物品处置（EOD排爆，例如：炸弹，武器……）
◆ 海关边防移动搜查（武器弹药和所有违禁物品）
◆ 在机场或海关等领域不能用常规扫描装置探测的特大型物件
◆ 复杂装配件的工业无损检测
主要面向的对象为：军用、警察、监狱、海关的应用，质量控制和NDT管理者。
CP120或CP160X射线发生器
CP120或CP160是现在市场上最先进的用电池供电的便携式直流X射线源。它通过36伏特的直流电流供电。基于此特性，它能够产生一个稳定的、穿透能力很强的、分辨率很高的X射线图像。由于它有很小的焦点，使得拍摄的图像可以放大5倍而不失真。因为是直流的X射线源，它的输出电压kV，输出电流mA可以很容易被调整，所以到现场后，可根据特殊的可疑对象选择相应的参数值，这样选择正确的X射线波长和剂量，从而得到高质量图像。另一点是它可以根据物体的厚度设定不同的参数，一次连续拍摄四次，所以在一个屏幕上显示出四个不同能量的图像。它很宽的射线角可以允许与图像采集单元距离很近，从而整体提高了对被拍摄物的穿透力和图像效果。
平板图像探测器（Flatscan27）
Flatscan27整合了多种技术特色，首先提供了一个通用的非常薄的机身（厚52毫米），即使被检查物体位于非常狭小的空间也可以轻松扫描（例如：非常靠近墙体）。另外，Flatscan27在很高穿透能力情况下提供了一个令人印象深刻的图像质量（在120kV 1mA下可穿透25mm钢），这都归功于它很高的灵敏度（800微米解析度），（可以选择200微米解析度！可能探测器的扫描速度慢一些。）
软件
操作者可以进行以下所有操作：黑白反转、伪彩色、缩放、特定的对比度拉伸模式和其它常用功能。通过CP120和CP160的任意调节参数功能可以进一步深入研究被查物体的穿透情况。
双能量*
同时由于探测器的特殊设计以及CP120和CP160，可以选择材料识别软件。为了可以在电脑屏幕上高亮显示可疑物中的有机物（例如：爆炸物、毒品）和无机物（金属），它能提供双能量图片。
*此功能正在最后测试阶段
笔记本电脑规格
抗震性笔记本电脑
Intel Pentium M 740（1.73MHz）with Centrino Technology
Windows XP操作系统
内置PCI-e微型卡WLAN支持100M网卡
DVD刻录机
512M DDR400内存
17” 宽屏液晶显示器
如果没有适合上述配置的电脑，ICM公司可提供。
| 技术规范 |
电源 |
| 总体 |
供电：可充电电池 图像采集：>80张照片（一块电池） |
| 分辨率、解析度：800μm，512像素 |
|
| 穿透能力：>25mm钢（用CP120） |
|
| X射线探测器 |
物理指标（探测器） |
| 类型：线性二极管阵列 |
|
| 探测器分辨率：800μm，512像素 |
环境要求 |
| 动态范围：4096（12-bit） |
工作温度：0至40摄氏度 |
| 扫描区域：557mm x 400mm |
存放温度：-40至80摄氏度 |
| 线扫描速度：6m/min至0.5m/min |
相对湿度：5%至95%非凝固 |
成像电脑
类型：抗震笔记本电脑
通讯方式
无线：802.11g
选件
解析度：200微米（2048像素）、400微米（1024像素）
光源：160千伏 0.5毫安
无线中继器：增大操作范围或视线外操作
无线操作：无电缆连接
成像配置：强固型笔记本电脑
充电配置：一个可以为所有电池组充电的多用充电器
辅助选件：三脚架和崎岖地形支架
仪器箱：专为探测器，光源和笔记本电脑设计的抗震仪器箱
物质材料识别：区分无机物和有机物的物质材料识别技术
| X射线发生器 |
CP120 |
CP160 |
波形：在1英尺处X射线剂量
最大容量/1块电池：（如果3秒曝光一次，可拍200张照片） |
1000μ Sv/s
10分钟连续产生X射线 |
4000μ Sv/s
10分钟连续产生X射线 |
| 最高电压： |
120kV（电压可调节：40-120kV） |
160kV（电压可调节：60-160kV） |
| |
1.5mA在40-80kV |
0.5mA（电流可调节：0.1-0.5mA） |
| |
1mA在81kV-120kV（电流可调节：0.1-1.5mA） |
| 曝光时间： |
可调节从1s-99s |
可调节从1s-99s |
| 延迟时间： |
可调节从0s-99s |
可调节从0s-99s |
| 钢穿透： |
25毫米/0.47英寸/0.83英寸（X射线源到图像像 采集单元之间的的 距离：15厘米/5.9英寸） |
35毫米/0.83英寸（X射线源到图像采集单元之间的距离：15厘米/5.9英寸） |
| 焦点尺寸： |
0.25x0.50mm/0.0098x0.0197in |
0.20x0.40mm/0.0079x0.0157in |
| 管子寿命： |
无限 |
无限 |
| 2块电池（1块备用）： |
36V 1300mAh NiCd |
36V 1300mAh NiCd |
| 重量： |
6.5kg/14.3lbs |
7kg/15.4lbs |
| 射线角度： |
60°x 52° |
60°x 40° |
快速充电器 1小时充满电 |
