工业无损检测CT图像的空间分辨率为450千伏X射线机焦点尺寸的影响
工业无损检测CT图像的空间分辨率为450千伏X射线机焦点尺寸的影响
摘要
电子探针已超过20年使用450千伏X射线机计算机体层摄影。高穿透能力是必要的,以使大的测试样品由铝,钢件或镍基超级合金制成的涡轮叶片的调查。第一个X射线机上安装的扇束CT扫描仪(CITA 101B +)有一个焦点尺寸为2.5毫米(小点)和5.5毫米(大量现货)(符合EN 12543)。 2007年,电子探针从COMET(MXR-451HP/11/Y)的锥形束CT扫描仪,已经制定了一个欧洲研究项目的框架上安装新管。新管的焦斑尺寸为0.4毫米(小点)和1.0 mm(大量现货)。 2012年1月,电子探针交换了老的COMET管(MXR-451 / Y)上的扇束CT的新类型。
X-ray tube (YXLON nomenclature) | Y.TU 450-D02 | Y.TU 450-D09 | ||
---|---|---|---|---|
X-ray tube (COMET nomenclature) | MXR-451/Y | MXR-451HP/11/Y | ||
Nominal X-ray tube voltage | 450 kV | 450 kV | ||
Focal spot size acc. EN 12543 | 2.5 mm | 5.5 mm | 0.4 mm | 1.0 mm |
Max. tube current at nominal voltage | 2 mA | 10 mA | 1.6 mA | 3.3 mA |
Continous power rating | 900 W | 4500 W | 700 W | 1500 W |
表1:规格450千伏X射线机上使用的CT扫描仪在电子探针
显示450千伏与扇形束和电子探针的锥形束系统中得到的CT图像的空间分辨率上,X射线机的焦点尺寸的影响。 CT测量的测试幻影和实部。
A)B)C)

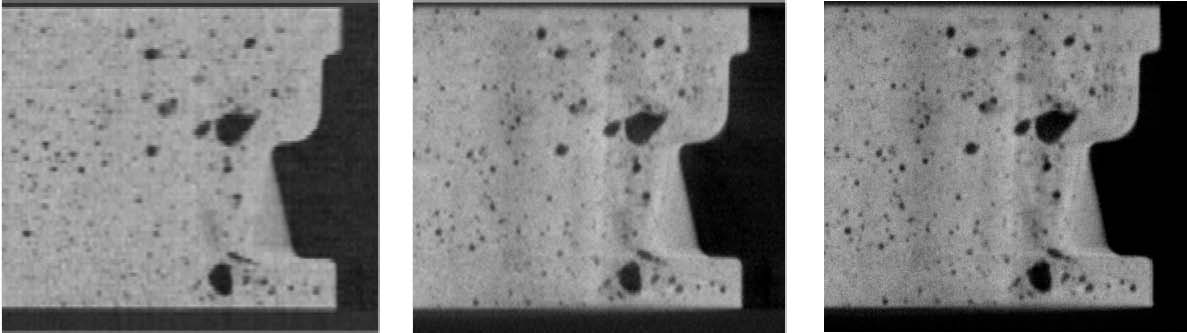

图1:CT扫描,铝铸件,感兴趣区域,53 x 47毫米)扇束CT Y.TU 450-D02,现货2.5毫米,像素0.3x0.3平方毫米)的锥形束CT与Y.TU 450-D09,点1.0毫米立方毫米,体素0.35x0.35x0.35 C)锥形束CT与Y.TU 450-D09,现货0.4毫米,体素0.12x0.12x0.12 MM3
关键词:X射线机,焦点大小,扇束CT,锥束CT
