XR-SP自显影X射线胶片系统
革命性的便携式X射线设备解决方案，彻底提高线分辨率！GAFCHROMIC XR—SP型 工业无损检测和安全检查使用的自显影X射线胶片
特别为满足当前安全和工业用X射线成像应用的需求而设计。
◆自显影，不需要额外的处理设备
◆在阳光室内使用安全，无须在黑暗中摸索
◆即拍即看，无须额外的设备
◆胶片定位无限制，无非图像边缘 ◆观察实时出现的图像
◆可观察胶片“到位”的结果
◆不再出现曝光不足或曝光过度而造成的浪费
◆客户定制尺寸，方便切割和成形以满足需求
◆坚固耐用，防水，耐摩擦 ◆有竞争力的定价
 |
图1. 检查未知的包裹 X射线源：使用ICM CP120X射线源拍摄 电压：设置为120kV 电流：1mA 曝光时间：30秒拍摄距离：4.5英尺 结果：显示出电缆线和移动电话，可能是IED |
 |
图2. 检查未知的包裹 X射线源：使用ICM CP120X射线源拍摄 电压：设置为120kV 电流：1mA 曝光时间：60秒拍摄距离：4.5英尺 结果：显示出电缆线和移动电话，可能是IED |
|
|
左图获取的X射线扫描图像为无遮盖的未知包裹 |

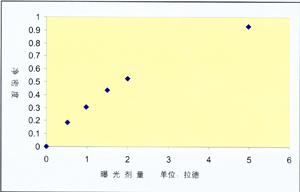

图4. 显示为用一种工业X射线装置显示所包含的H/D曲线。胶卷曝光值参数为电压120kV，使用1mm铜过滤器。成像密度用装配了透射适配器的X-Rite 310T来测量。 应用 适用于更快、更简易、更方便和以更低的成本获得X射线或同位素影像，特别适用于现场和精密检查环境，效果显著、实用，具体表现为： 安全方面的应用
◆可疑包裹 EOD
◆非破坏性试验
◆电子回路 焊接
优点:
独立成像工具 不需要屏幕 不需要磁带 实时自显影 分辨率高于10微米 坚固耐用—防水耐磨，可以在-40°F到140°F的日光中使用 在现实环境中性能稳定，储存寿命>1年 卷式和片式胶片可以很容易地切割成使用者需要的形状 不浪费胶卷—可实时观察直至适宜的图像效果 GAFCHROMIC XR—SP的灵敏度 GAFCHROMIC XR—SP胶片的响应时间基于X射线发生器的输出光谱，或同位素的类型和强度，以及成像目标的厚度和组成。使用者相关对比和特定任务需要的细节也将决定所需的曝光度。使用者应确定适合特定状态的剂量密度响应。
表1.一般有效的X射线发生器的典型曝光参数
| X射线源 | 设置 | 距离 | 曝光时间 |
| ICM1201或160 | 120kV 1mA | 2英尺 | 10-20秒 |
| 160kV 0.5mA | 4英尺 | 30-60秒 |
